ব্লাস্ট ফার্নেস ব্লোয়ারের জন্য 1300KW বড় সিঙ্ক্রোনাস মোটর IEC GB

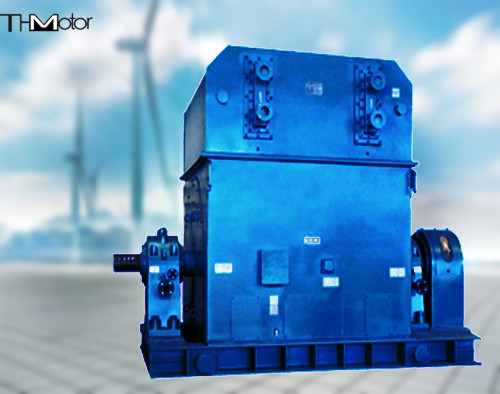

ব্লাস্ট ফার্নেস ব্লোয়ারের জন্য T5000 1300KW বড় মাপের সিঙ্ক্রোনাস মোটর

কাঠামোর বর্ণনা
সিঙ্ক্রোনাস মোটরগুলির বিভিন্ন কাঠামো রয়েছে: সাধারণ ডাবল বিয়ারিং সিট স্ট্রাকচার ছাড়াও, সম্পূর্ণ সাসপেনশন, শ্যাফটলেস, বিয়ারিং সিটলেস স্ট্রাকচার, হাফ সাসপেনশন, সিঙ্গেল বিয়ারিং সিট স্ট্রাকচার রয়েছে;চলমান স্টেটর গঠন;প্রতিরক্ষামূলক আবরণ সহ সংগ্রাহক রিং, ইতিবাচক চাপ-বাতাসবাহী সুরক্ষা কাঠামো;বৃত্তাকার এবং বক্স-টাইপ কাঠামো, বিয়ারিংগুলি দ্বিঅক্ষীয় থ্রাস্ট সহ্য করতে পারে এবং সামনের দিকে দৌড়াতে পারে এবং বিপরীত করতে পারে, ইত্যাদি;স্ব-বাতাস চলাচলের শীতল, অনুভূমিক এবং উল্লম্ব ইনস্টলেশন;স্লিপ রিং এবং বুরুশ সহ thyristor উত্তেজনা কাঠামো, এছাড়াও brushless উত্তেজনা কাঠামো আছে.ভোল্টেজের মাত্রা হল 380V, 3kV, 6kV, 10kV, ইত্যাদি। মোটর সুরক্ষা প্রকারের IP00 থেকে IP54 থেকে বিভিন্ন ধরনের সুরক্ষা রয়েছে।
সিঙ্ক্রোনাস মোটরের ফ্রেম, শেষ কভার এবং নীচের প্লেট সবই স্টিলের প্লেট দিয়ে তৈরি।স্টেটর এবং বিয়ারিং উভয়ই তাপমাত্রা পরিমাপের উপাদান দিয়ে সজ্জিত, যা মোটরের তাপমাত্রা নিরীক্ষণ করতে পারে।রটার প্রধান মেরু-টাইপ চৌম্বকীয় খুঁটি গ্রহণ করে।জোয়ালের উভয় প্রান্তে ফ্যান ইনস্টল করা হয়।শীতল বায়ু উভয় প্রান্তের শেষ ক্যাপ থেকে প্রবেশ করে, রটার কোরে প্রবেশ করে এবং স্টেটর রেডিয়াল বায়ুচলাচল স্লটের মাধ্যমে মেশিন বেসের বায়ু আউটলেটে চলে যায়।শীতল প্রভাব ভাল।এছাড়াও ডাক্ট, হাফ ডাক্ট ভেন্টিলেশন, এয়ার-ওয়াটার কুলিং এবং এয়ার-এয়ার কুলিংয়ের ধরন রয়েছে;বিয়ারিং-এর মধ্যে রয়েছে শেষ কভার স্লাইডিং বিয়ারিং, সিট স্লাইডিং বিয়ারিং (চাপ তেল সঞ্চালন কুলিং), এবং শেষ কভার রোলিং বিয়ারিং (গ্রীস তৈলাক্তকরণ, ইত্যাদি)।

মডেল বর্ণনা
T------- সিঙ্ক্রোনাস মোটর
TK------- এয়ার কম্প্রেসরের জন্য সিঙ্ক্রোনাস মোটর
TL------উল্লম্ব সিঙ্ক্রোনাস মোটর
TKK ---- এয়ার-এয়ার কুলার সহ সিঙ্ক্রোনাস মোটর
TM------ বল মিলের জন্য সিঙ্ক্রোনাস মোটর
TKS------ এয়ার-ওয়াটার কুলার সিঙ্ক্রোনাস মোটর সহ

মোটরগুলির এই সিরিজটি অনুভূমিক কাঠামোর, যার বৈশিষ্ট্যগুলি উচ্চ দক্ষতা, বড় আউট-অফ-স্টেপ টর্ক, কম কম্পন এবং সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণের বৈশিষ্ট্য রয়েছে।স্টেটর সাধারণত একটি অবিচ্ছেদ্য কাঠামো, যা ভ্যাকুয়াম চাপের অধীনে এফ-ক্লাস ভিপিআই দ্রাবক-মুক্ত পেইন্ট দিয়ে গর্ভধারণ করা হয়, যাতে স্টেটরের ভাল নিরোধক কর্মক্ষমতা এবং নির্ভরযোগ্য যান্ত্রিক কর্মক্ষমতা থাকে এবং স্টার্টআপের সময় ইলেক্ট্রোম্যাগনেটিক শক্তির প্রভাব সহ্য করতে পারে।রটারটি প্রধান মেরু কাঠামোর, চৌম্বকীয় মেরু লোহার কোরটি উচ্চ-মানের কোল্ড-রোল্ড স্টিল প্লেট দিয়ে তৈরি এবং সম্পূর্ণ স্যাঁতসেঁতে কাঠামো গ্রহণ করা হয়েছে, যাতে মোটরটির ভাল শুরুর কার্যকারিতা এবং স্যাঁতসেঁতে ক্ষমতা থাকে।
