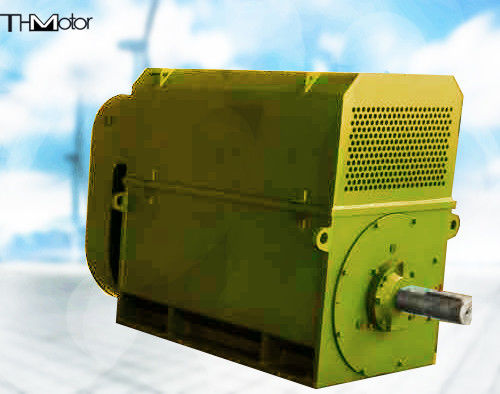

আইইসি জিবি টিডিএমকে বড় সিঙ্ক্রোন মোটর

TDMK(TM) সিরিজ TDMK600-32/2150 10KV মোটর

পণ্যের সারসংক্ষেপ

মোটরটি অনুভূমিক।
সিলিন্ডারিক শ্যাফ্ট এক্সটেনশন, অঙ্কন অন্যান্য ফর্ম (কী ছাড়া) ঐচ্ছিক।
প্লেট ওয়েল্ডিং বেস, ঐচ্ছিক বক্স টাইপ বেস।
স্লাইডিং লেয়ার (শেষ কভার টাইপ বা আসন টাইপ), যৌগিক তৈলাক্তকরণ (বা যৌগিক তৈলাক্তকরণ + উচ্চ চাপ তেল শীর্ষ) গ্রহণ করুন।
স্লিপ রিংটি অ-শ্যাফ্ট এক্সটেনশান শেষের দিকে বিয়ারিংয়ের বাইরে অবস্থিত এবং ঘোরানো শ্যাফ্টের শেষে একটি এনকোডার ইনস্টলেশন অবস্থান রয়েছে।স্লিপ রিং কভার শেষ কভার সংযুক্ত করা হয়.
শ্যাফ্ট এক্সটেনশন শেষ থেকে দেখা, প্রধান সংযোগ বাক্স, পরিমাপ সংযোগ বাক্স,এবং হিটার তারের মেশিন বেস ডান দিকে অবস্থিত হয় (বা ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী বাম দিকে).
বক্স টাইপ ফ্রেমের উপরে (বা পাশের) একটি শীতল ফ্যান সহ একটি বায়ু-জল কুলার ইনস্টল করা হয়।
মাউন্ট করা তল প্লেট এবং অ্যাঙ্কর বোল্টের সাথে, বাছাইযোগ্য মাউন্ট করা তল প্লেট এবং অ্যাঙ্কর বোল্টের সাথে, অর্ডার চুক্তির জন্য বিশেষ নির্দেশাবলী প্রয়োজন।

TDMK(TM) সিরিজ TDMK500-36/2600 10KV মোটরের পরামিতির বর্ণনা
(1) মোটরের নামমাত্র পরামিতিগুলি S1 কাজের সিস্টেমের উপর ভিত্তি করে অবিচ্ছিন্ন নামমাত্র;
(2) নামমাত্র ভোল্টেজঃ সাধারণ ভোল্টেজ স্তরগুলি 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) নামমাত্র ফ্রিকোয়েন্সিঃ 50Hz বা 60Hz,
(৪) পরম সবুজ শ্রেণীঃ F শ্রেণী।
(5) নামমাত্র পাওয়ার ফ্যাক্টরঃ 0.9 (শীর্ষস্থানীয়)
(6) মোটরের স্ট্যান্ডার্ড তাপমাত্রা পরিমাপ পয়েন্টগুলি নিম্নরূপ কনফিগার করা হয়েছেঃ
1স্ট্যাটার ওয়ালিং তাপমাত্রা পরিমাপ উপাদান pt100, প্রতিটি পর্যায়ে 2 মোট 6;
2. লেয়ারিং পরিমাপ এবং উত্তোলন উপাদান pt100, 1 সামনের এবং পিছনের লেয়ারিং প্রতিটি,
(৭) শাটডাউন হিটারের নামমাত্র ভোল্টেজ হল ৩৮০ ভি, ২২০ ভি নির্বাচন করা যেতে পারে,
(8) নামমাত্র ভোল্টেজে স্টেপ-আউট টর্কের নামমাত্র টর্কের অনুপাতের মানঃ 1.6
নামমাত্র ভোল্টেজে স্ট্যান্ড মক এবং নামমাত্র মক এর অনুপাতের মানঃ ০।6
নামমাত্র ভোল্টেজে টান-ইন টর্কের নামমাত্র টর্কের অনুপাতঃ ০।6
নামমাত্র ভোল্টেজে লকড রোটারের বর্তমান এবং নামমাত্র বর্তমানের অনুপাতের মানঃ ৬।5.
