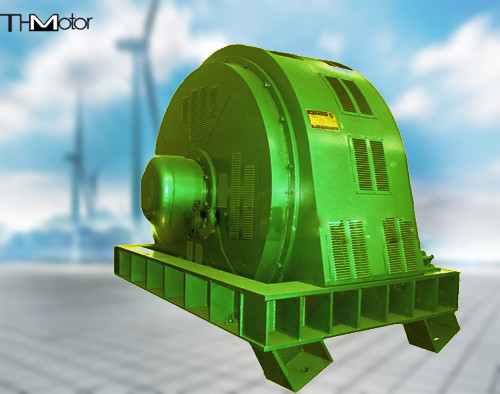

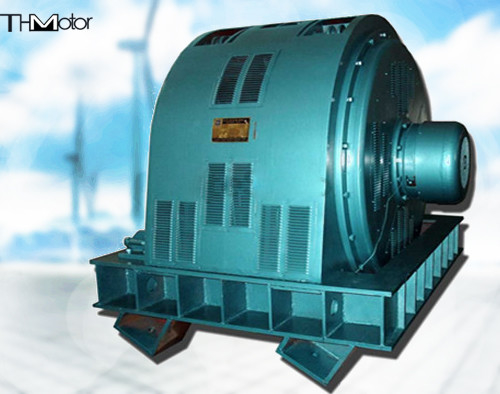

TXZ AC 3-ফেজ ব্রাশবিহীন সিঙ্ক্রোনাস মোটর
TXZ বৃহৎ আকারের AC 3-ফেজ ব্রাশবিহীন সিঙ্ক্রোনাস মোটর যা খনি মিল, কয়লা মিল, সিমেন্ট শিল্প অ্যাপ্লিকেশন এবং উল্লেখযোগ্য স্টার্টিং টর্ক প্রয়োজন এমন অন্যান্য ভারী-শুল্ক ক্রিয়াকলাপের জন্য ডিজাইন করা হয়েছে।
পণ্য ওভারভিউ
TXZ সিরিজের সিঙ্ক্রোনাস মোটর 250r/min মূল গতিতে কাজ করে এবং সাধারণত 30° কোণে স্থাপন করা হয়। এই মোটরগুলি প্রধানত নিষ্কাশন পাম্পিং স্টেশনগুলির জন্য ব্যবহৃত হয় এবং IP20, IP21, এবং IP23 সুরক্ষা গ্রেডের সাথে উপলব্ধ।
কাঠামোগত বিন্যাস
কুলিং পদ্ধতি: মোটরগুলি IC81W বা IC91W কুলিং সিস্টেম ব্যবহার করে ঠান্ডা করা হয়।
সুরক্ষা শ্রেণী: যখন প্রধান শেলের মধ্যে লাইভ অংশ উন্মুক্ত থাকে, তখন সুরক্ষার শ্রেণী IP54। ডাস্টপ্রুফ ব্যবস্থা সহ শেলগুলির জন্য যেখানে সমস্ত উন্মুক্ত লাইভ অংশ (ওয়াইন্ডিং বাদে) ইনসুলেট করা হয়, সেখানে সুরক্ষার শ্রেণী IP44 হতে পারে।
ইনস্টলেশন পদ্ধতি
নির্দিষ্ট কম্প্রেসার প্রয়োজনীয়তা মেটাতে উপলব্ধ ইনস্টলেশন কনফিগারেশনগুলির মধ্যে রয়েছে IM7311, IM7315, IM7312, IM7317, এবং IM7115:
- IM7311: দুটি সিট-টাইপ বিয়ারিং, একটি নলাকার শ্যাফ্ট এক্সটেনশন, উঁচু পা এবং সম্পূর্ণ বেস প্লেট সহ অনুভূমিক ইনস্টলেশন
- IM7315: দুটি সিট-টাইপ বিয়ারিং, একটি ফ্ল্যাঞ্জ শ্যাফ্ট এক্সটেনশন, উঁচু পা এবং সম্পূর্ণ বেস প্লেট সহ অনুভূমিক ইনস্টলেশন
- IM7312: দুটি সিট-টাইপ বিয়ারিং, দুটি নলাকার শ্যাফ্ট এক্সটেনশন, উঁচু পা এবং সম্পূর্ণ বেস প্লেট সহ অনুভূমিক ইনস্টলেশন
- IM7317: দুটি সিট-টাইপ বিয়ারিং, একটি ফ্ল্যাঞ্জ শ্যাফ্ট এক্সটেনশন এবং একটি নলাকার শ্যাফ্ট এক্সটেনশন, উঁচু পা এবং সম্পূর্ণ বেস প্লেট সহ অনুভূমিক ইনস্টলেশন
- IM7115: নন-শ্যাফ্ট এক্সটেনশন প্রান্তের জন্য একটি সিট বিয়ারিং (লোড সহ বিয়ারিং শেয়ার করা), একটি ফ্ল্যাঞ্জযুক্ত শ্যাফ্ট এক্সটেনশন, উঁচু পা এবং সম্পূর্ণ বেস প্লেট সহ অনুভূমিক ইনস্টলেশন
ব্যবহারকারীর নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী বিভিন্ন কুলিং পদ্ধতি, সুরক্ষা স্তর এবং ইনস্টলেশন পদ্ধতি সহ কাস্টম কনফিগারেশন তৈরি করা যেতে পারে।
মোটর নির্মাণ
মোটরটিতে একটি বর্গাকার বক্স কাঠামো রয়েছে যা দেখতে আকর্ষণীয় এবং কমপ্যাক্ট ডিজাইনযুক্ত। মূল উপাদানগুলির মধ্যে রয়েছে স্ট্যাটর, রোটর, এসি এক্সাইটার, ঘূর্ণায়মান কমিউটেটিং ডিস্ক, স্ট্যাটিক এক্সাইটেশন ডিভাইস, জংশন বক্স, বিয়ারিং, কুলার (জল লিকেজ প্রোটেক্টর সহ), এবং বেস।
প্রধান মোটর একটি স্বাধীন গহ্বর হিসাবে কাজ করে, এসি এক্সাইটার এবং ঘূর্ণায়মান কমিউটেটিং ডিস্ক নন-ড্রাইভ এন্ড সিট বিয়ারিং এর বাইরে স্থাপন করা হয়। প্রধান মোটর একটি এয়ার ডাক্ট সিস্টেম ব্যবহার করে যা মোটরের বেসের বায়ুচলাচল ছিদ্রগুলির মাধ্যমে শীতল বাতাসের সাথে তাপ বিনিময় করে। ডুয়াল শ্যাফ্ট এক্সটেনশন ড্রাইভের জন্য, এক্সাইটার এবং ঘূর্ণায়মান কমিউটেটর অভ্যন্তরীণভাবে একত্রিত করা যেতে পারে। এসি এক্সাইটার, ঘূর্ণায়মান রেকটিফায়ার ডিস্ক, এবং প্রধান রোটর অক্ষীয়ভাবে সংযুক্ত থাকে, যার উত্তেজনা লিড শ্যাফ্টের কেন্দ্রীয় লিড হোল দিয়ে যায়।
