TMW ব্রাশলেস এসি সিঙ্ক্রোনাস মোটর বড় স্কেল 300r/মিনিট 10 KV IEC GB

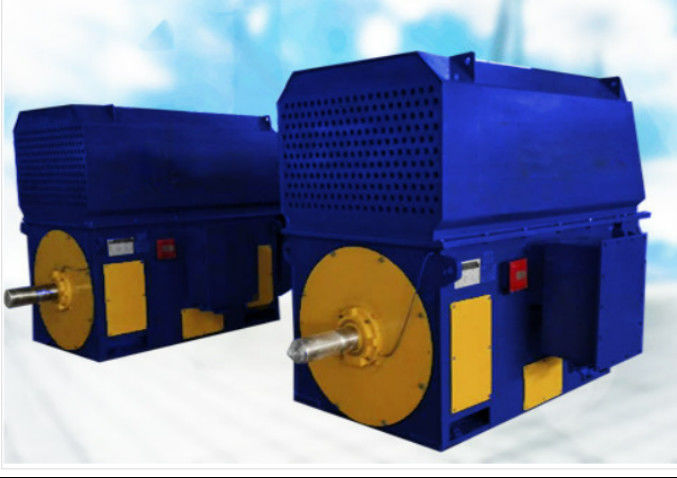

TMW 500-36/2600 10KV ব্রাশবিহীন সিঙ্ক্রোনাস মোটর

TDMK (TMW) সিরিজের খনি বৃহৎ আকারের AC থ্রি-ফেজ সিঙ্ক্রোনাস মোটরগুলি JB/T1473-2000 "খনন বৃহৎ আকারের থ্রি-ফেজ AC সিঙ্ক্রোনাস মোটরের জন্য প্রযুক্তিগত শর্তাবলী"-এর মতো জাতীয় মানগুলির সাথে সঙ্গতিপূর্ণ। এই সিরিজের মোটরগুলি ইস্পাত প্লেট ঝালাই করা কাঠামো গ্রহণ করে এবং বায়ুচলাচল পদ্ধতিটি খোলা প্রাকৃতিক বায়ুচলাচল, এবং এটিকে সম্পূর্ণরূপে আবদ্ধ বায়ু নালী বায়ুচলাচল পদ্ধতিতে তৈরি করা যেতে পারে। মোটর এবং মিল একটি কাপলিং দ্বারা সংযুক্ত থাকে এবং কাপলিং শুধুমাত্র টর্ক বহন করে, অক্ষীয় এবং রেডিয়াল বল নয়। ভারী লোডের অধীনে শুরু করার জন্য একটি নিউম্যাটিক ক্লাচ কাপলিং ব্যবহার করার পরামর্শ দেওয়া হয়। পেডেস্টাল স্লাইডিং বিয়ারিংগুলি সাধারণত একটি তেল রিং কাঠামো বা একটি যৌগিক লুব্রিকেশন (পাতলা তেল স্টেশন) কাঠামো গ্রহণ করে, যা নির্দিষ্ট কাঠামো এবং লোডের উপর নির্ভর করে। সিট বিয়ারিংটি বেস প্লেটের উপর মাঝখানে একটি ইনসুলেটিং ব্যাক প্লেট দিয়ে স্থাপন করা হয় যাতে শ্যাফ্ট কারেন্ট তৈরি হওয়া প্রতিরোধ করা যায়।
এই সিরিজের পণ্যগুলি খনি বল মিল, রড মিল, কয়লা মিল ইত্যাদির ট্রান্সমিশনে ব্যাপকভাবে ব্যবহৃত হয়।

TDMK(TMW) সিরিজ TDMK500-36/2600 10KV মোটরের বৈশিষ্ট্য
মোটরটি অনুভূমিক।
নলাকার শ্যাফ্ট এক্সটেনশন, অন্যান্য ধরণের অঙ্কন (কী ছাড়া) ঐচ্ছিক।
প্লেট ওয়েল্ডিং বেস, ঐচ্ছিক বক্স টাইপ বেস।
স্লাইডিং বিয়ারিং (শেষ কভার টাইপ বা সিট টাইপ), যৌগিক লুব্রিকেশন (বা যৌগিক লুব্রিকেশন + উচ্চ চাপ তেল টপ) গ্রহণ করুন।
স্লিপ রিংটি নন-শ্যাফ্ট এক্সটেনশন প্রান্তে বিয়ারিংয়ের বাইরে অবস্থিত এবং ঘূর্ণায়মান শ্যাফ্টের শেষে একটি এনকোডার ইনস্টলেশন অবস্থান রয়েছে। স্লিপ রিং কভারটি শেষ কভারে স্থির করা হয়েছে।
শ্যাফ্ট এক্সটেনশন প্রান্ত থেকে দেখলে, প্রধান জংশন বক্স, পরিমাপ জংশন বক্স এবং হিটার তারের সংযোগ মেশিনের বেসের ডান দিকে অবস্থিত (বা ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী বাম দিকে)।
একটি কুলিং ফ্যান সহ একটি এয়ার-ওয়াটার কুলার বক্স-টাইপ ফ্রেমের উপরে (বা পাশে) ইনস্টল করা আছে।
মাউন্টিং বটম প্লেট এবং অ্যাঙ্কর বোল্ট সহ, মাউন্টিং বটম প্লেট এবং অ্যাঙ্কর বোল্ট সহ ঐচ্ছিক, অর্ডারের চুক্তিতে বিশেষ নির্দেশনার প্রয়োজন।
