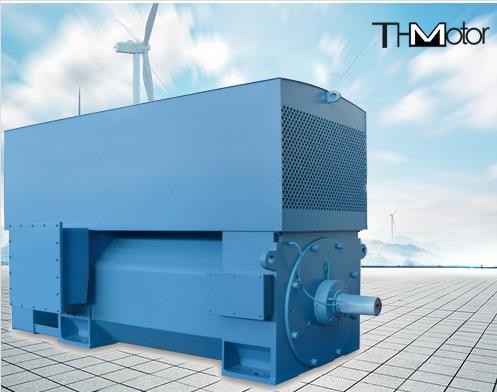

400 থেকে 6000kw উচ্চ ভোল্টেজ এসি মোটর IP23 ইলেকট্রিক ইন্ডাকশন মোটর

IP23 IP54 IP55 ইলেকট্রিক ইন্ডাকশন উচ্চ ভোল্টেজ এসি মোটর রোলিং স্টিলের জন্য

পন্যের স্বল্প বিবরনী

Y. YKS এবং YKK সিরিজের মাঝারি আকারের উচ্চ-ভোল্টেজ থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটরগুলির পাওয়ার গ্রেড, বৈদ্যুতিক কর্মক্ষমতা, ইনস্টলেশনের মাত্রা এবং সহনশীলতা (ফ্রেম নং 355-630) জাতীয় মান gb755 ঘূর্ণায়মান মোটর রেটিং এবং কার্যকারিতা মেনে চলে, আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন স্ট্যান্ডার্ড iec34-1 ঘূর্ণায়মান মোটর রেটিং এবং কর্মক্ষমতা, এবং যন্ত্রপাতি শিল্পের মান jb/t7593, jb/t10315.1, jb/t10315.2, ইত্যাদি

gb4942.1 এবং iec34-5 অনুসারে, মোটরগুলির এই সিরিজের ঘের সুরক্ষা গ্রেডে যথাক্রমে IP23, ipw24, IP44 এবং IP54 অন্তর্ভুক্ত রয়েছে IP23 মোটরকে ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে IP44 (পাইপ বায়ুচলাচল) তৈরি করা যেতে পারে যদি ব্যবহারকারীদের অন্যান্য সুরক্ষা গ্রেডের প্রয়োজন হয়, তারা আলাদাভাবে সরবরাহ করা যেতে পারে

এই সিরিজের মোটরগুলির কুলিং পদ্ধতিগুলি হল ic01, ic611 এবং ic81w অনুযায়ী gb/t1993 এবং iec34-6 বৈদ্যুতিক মেশিনগুলি ঘোরানোর জন্য কুলিং পদ্ধতি ব্যবহারকারীদের যদি অন্য শীতল পদ্ধতির প্রয়োজন হয় তবে সেগুলি আলাদাভাবে সরবরাহ করা যেতে পারে

এই সিরিজের মোটরগুলির গঠন এবং ইনস্টলেশনের ধরন হল IMB3 (ফুট সহ অনুভূমিক), যা gb997 এবং iec34-7 < মোটর গঠন এবং ইনস্টলেশন টাইপ কোড >

1, সংস্থার বিবরণ

মোটর বেস ইস্পাত প্লেট দ্বারা ঢালাই করা হয় এবং সামগ্রিক বর্গাকার বক্স কাঠামো গ্রহণ করে, যার বৈশিষ্ট্য হালকা ওজন এবং শক্তিশালী অনমনীয়তা রয়েছে। স্টেটর বাহ্যিক প্রেস মাউন্টিং কাঠামো গ্রহণ করে, স্টেটর ওয়াইন্ডিং ক্লাস এফ নিরোধক গ্রহণ করে এবং শেষগুলি দৃঢ়ভাবে আবদ্ধ হয়। .পুরো স্টেটর ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন সলভেন্ট-ফ্রি পেইন্ট (ভিপিআই) প্রক্রিয়া গ্রহণ করে, যাতে স্টেটর ভাল বৈদ্যুতিক কর্মক্ষমতা এবং আর্দ্রতা-প্রমাণ কার্যকারিতা সহ একটি শক্ত পুরো হয়ে যায়

দুটি ধরণের রোটার রয়েছে: ঢালাই অ্যালুমিনিয়াম এবং কপার স্ট্রিপ।ঢালাই অ্যালুমিনিয়াম রটার বিশুদ্ধ অ্যালুমিনিয়াম থেকে ঢালাই করা হয়.তামার স্ট্রিপ রটারটি তামার স্ট্রিপ দ্বারা খাঁজে এবং তামার স্ট্রিপ এবং শেষ অংশে ওয়েজ করা হয়

রিং নির্ভরযোগ্য ঢালাই প্রক্রিয়া গ্রহণ করে

মোটর বিয়ারিং রোলিং বিয়ারিং বা স্লাইডিং বিয়ারিং হতে পারে এবং বিয়ারিং প্রোটেকশন গ্রেডটি IP54 অনুসারে ডিজাইন করা হবে যদি এটি একটি রোলিং বিয়ারিং হয় তবে এটি গ্রীস দিয়ে লুব্রিকেট করা হয় এবং তেল এবং তেল নিষ্কাশন ডিভাইস দিয়ে সজ্জিত করা হয়, যা বন্ধ না করেই রিফুয়েল করা যায়। মেশিন স্লাইডিং বিয়ারিংয়ের ক্ষেত্রে, তেল সরবরাহ ব্যবস্থা সাধারণত ব্যবহারকারী দ্বারা সরবরাহ করা হয়, এবং মোটরটির দক্ষতা প্রাসঙ্গিক মান অনুসারে প্রযুক্তিগত ডেটা শীটে তার চেয়ে কিছুটা কম হয় মূল আউটলেট বক্সটি জার্মান ডিআইএন মান অনুসারে ডিজাইন করা হয়েছে , এবং সুরক্ষা গ্রেড হল IP54।এটি সাধারণত মোটরের ডান দিকে ইনস্টল করা হয় (শ্যাফ্ট এক্সটেনশন শেষ থেকে দেখা) ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে, এটি বাম দিকেও ইনস্টল করা যেতে পারে।ঘটনা বাক্সের আউটলেট হোলটি চারটি দিকে স্যুইচ করা যেতে পারে: উপরে, নীচে, বাম এবং ডান প্রধান আউটলেট বাক্সে একটি পৃথক গ্রাউন্ডিং ডিভাইস রয়েছে

মোটর সাধারণত একক শ্যাফ্ট এক্সটেনশন, এবং শ্যাফ্ট এক্সটেনশন কী হল ফ্ল্যাট কী, যা ব্যবহারকারীর প্রয়োজন অনুসারে ডবল শ্যাফ্ট এক্সটেনশনেও তৈরি করা যেতে পারে।

ব্যবহারকারীদের প্রয়োজন হলে, তারা স্ট্যাটর উইন্ডিং এবং বিয়ারিং তাপমাত্রা পরিমাপকারী উপাদান, সেইসাথে শাটডাউনের জন্য আর্দ্রতা-প্রমাণ স্পেস হিটার ইনস্টল করতে পারে
