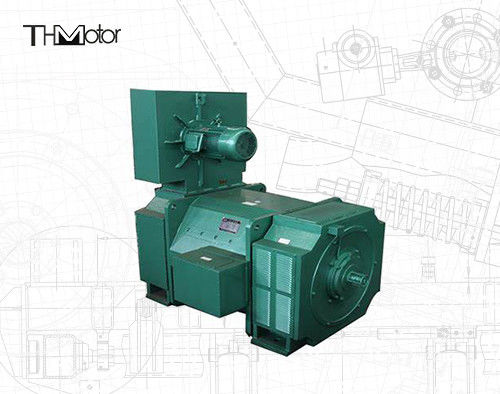

জেড সিরিজ মিডিয়াম হাই ভোল্টেজ ডিসি মোটর 1600KW IP23 IP44



I. সারসংক্ষেপ
এই সিরিজের মোটরগুলির ফ্রেমের ছয়টি কেন্দ্রীয় উচ্চতা রয়েছে, যা 315-560 মিমি থেকে শুরু হয়।
পারফরম্যান্সএই সিরিজের মোটরগুলির ইনস্টলেশন মাত্রা এবং প্রযুক্তিগত প্রয়োজনীয়তা জাতীয় মান (জিবি) এবং আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন (আইইসি) মানগুলির সাথে সামঞ্জস্যপূর্ণ.

2. ব্যবহারের শর্তাবলী
1এই সিরিজের মোটরগুলি তুলনামূলকভাবে কঠোর পরিবেশের পরিস্থিতিতে ইনস্টল করা যেতে পারে।কিন্তু সঠিক কুলিং পদ্ধতি এবং সুরক্ষা স্তর মোটর ভিতরে পরিষ্কার রাখতে নির্বাচন করা আবশ্যক.
2এই সিরিজের মোটরগুলির শীতল বায়ুতে অ্যাসিড, ক্ষারীয় এবং অন্যান্য গ্যাস থাকা উচিত নয় যা মোটরের নিরোধক এবং কমিউটেশন কর্মক্ষমতা ক্ষতিগ্রস্থ করতে পারে।

3যদি এই সিরিজের মোটরগুলি শুকনো জাহাজ এবং আর্দ্র গ্রীষ্মমন্ডলীয় অঞ্চলে ব্যবহৃত হয় এবং যদি কাজের পরিবেশে লবণ কুয়াশা এবং আর্দ্রতা থাকে তবে আলাদাভাবে একটি চুক্তি করা উচিত।

4এই সিরিজের মোটরগুলির নামমাত্র শক্তিটি এমন শর্তে উল্লেখ করে যে উচ্চতা 1000 মিটার অতিক্রম করে না এবং পরিবেষ্টিত বায়ু আর্দ্রতা 40 °C অতিক্রম করে না।

5এই সিরিজের মোটরগুলির পাওয়ার সাপ্লাই স্ট্যাটিক রেক্টাইফায়ার পাওয়ার সাপ্লাই বা ডিসি জেনারেটরের পাওয়ার সাপ্লাই গ্রহণ করে।

6. যখন মোটর একটি স্ট্যাটিক rectifier পাওয়ার সাপ্লাই দ্বারা চালিত হয়, rectifier এর pulse সংখ্যা 6 কম হওয়া উচিত নয়,এবং পাওয়ার সাপ্লাইয়ের পিক রিপল ফ্যাক্টর নামমাত্র বেস রেট এর অধীনে 10% অতিক্রম করা উচিত নয়, নামমাত্র ভোল্টেজ এবং নামমাত্র লোড বর্তমান।
প্রোডাক্ট পারফরম্যান্স
1এই সিরিজের মোটরগুলির নামকরণ অবিচ্ছিন্ন কাজের মোড (S1) ।
2এই সিরিজের মোটরগুলির পাঁচটি স্ট্যান্ডার্ড রেট ভোল্টেজ রয়েছেঃ 220V, 330V, 440V, 550V, 660V, এবং অন্যান্য ভোল্টেজও প্রাপ্ত করা যেতে পারে, যা অর্ডার দেওয়ার সময় আলোচনা করা দরকার।
3. এই সিরিজের মোটরগুলির মৌলিক উত্তেজনার মোডটি পৃথক উত্তেজনা। উত্তেজনার মোড়কে চারটি লিড টার্মিনাল রয়েছে, যা দুটি গ্রুপে বিভক্ত।যখন দুটি গ্রুপ সিরিজ সংযুক্ত করা হয়, উত্তেজনার ভোল্টেজ 220V, এবং যখন তারা সমান্তরালভাবে সংযুক্ত হয়, উত্তেজনার ভোল্টেজ 110V হয়। অন্যান্য উত্তেজনার ভোল্টেজ স্তর অর্ডার করার সময় আদেশ করা যেতে পারে। সম্মত।
এই সিরিজের মোটর জোরপূর্বক উত্তেজনার অনুমতি দেয়, এবং জোরপূর্বক উত্তেজনার ভোল্টেজ 500V অতিক্রম করা উচিত নয়। শক্তিশালী উত্তেজনার সময়,উত্তেজনার বর্তমান ক্ষণস্থায়ীভাবে নামমাত্র উত্তেজনার বর্তমান সামান্য অতিক্রম করতে পারে, কিন্তু উত্তেজনার স্রোত স্থিতিশীল হওয়ার পর, এটি অতিক্রম করা উচিত নয়।



Z সিরিজের মাঝারি ডিসি মোটর
নামমাত্র শক্তি 55kw - 1600KW
নামমাত্র ভোল্টেজঃ স্বাভাবিক 400V, 440V, 660V
গতিঃ 320RPM/410RPM/620RPM/1200RPM
সুরক্ষা শ্রেণিঃ IP23/IP44
আইসোলেশন ক্লাসঃ F
কাজের সিস্টেমঃ S1
প্যাকেজিং টাইপঃ বিদেশে ফুমিগেশন করার জন্য উইটার বক্স/কাঠের বক্স
